Turck 4685740 BIM-UNT-AP7X Manyetik Alan Sensörü

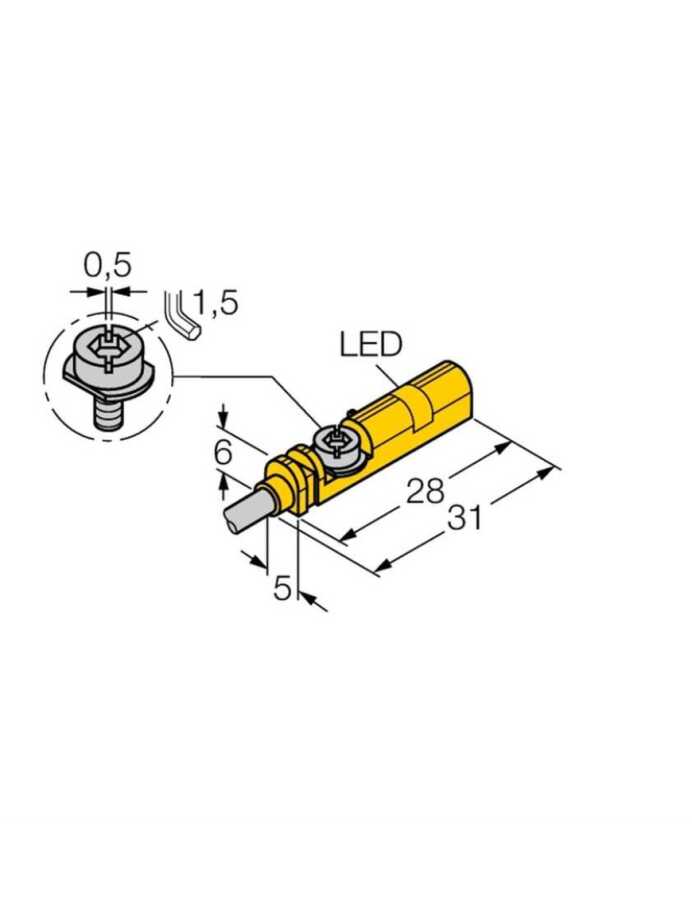

BIM-UNT-AP7X Manyetik alan sensörü – pnömatik silindirler içinÖzellikler ■Montaj aksesuarı olmayan T yivli silindirler için ■Diğer silindir tasarımlarına montaj için isteğe bağlı olarak edinilebilen aksesuarlar ■Tek elle monte edilebilir ■Stabil montaj ■Mıknatıs dirençli sensör ■DC 3 kablolu, 10…30 VDC ■NO kontak, PNP çıkış ■Kablo bağlantısı Teknik Veriler Tip BIM-UNT-AP7X Tanıt. no. 4685740 Genel veriler Geçme hızı ≤ 10 m/sn Tekrarlanabilirlik ≤ ± 0.1 mm Sıcaklık sapması ≤ 0.1 mm Histerezis ≤ 1 mm Elektrik verileri Çalışma voltajı 10…30  VDC Kaçak dalgalanma ≤ 10 % Uss DC nominal çalışma akımı ≤ 100 mA Yüksüz akım 10  mA Artık akım ≤ 0.1 mA Yalıtım test gerilimi ≤ 0.5 kV Kısa devre koruması hayır Ie'de gerilim düşüşü ≤ 1.4 V Kablo kopması/Ters kutupsallık koruması evet / evet (gerilim beslemesi) Çıkış işlevi 3 telli, NA kontak, PNP Anahtarlama frekansı 1 kHz Mekanik veriler Tasarım Dikdörtgen, UNT Boyutlar 28 x 5 x 6 mm Gövde malzemesi Plastik, PP Aktif alan malzemesi plastik, PP Sıkma torku, bağlantı vidası 0.4 Nm Elektriksel bağlantı Kablolar Kablo tipi Ø 3  mm, Gri, Lif9Y-11Y, PUR, 2  m
